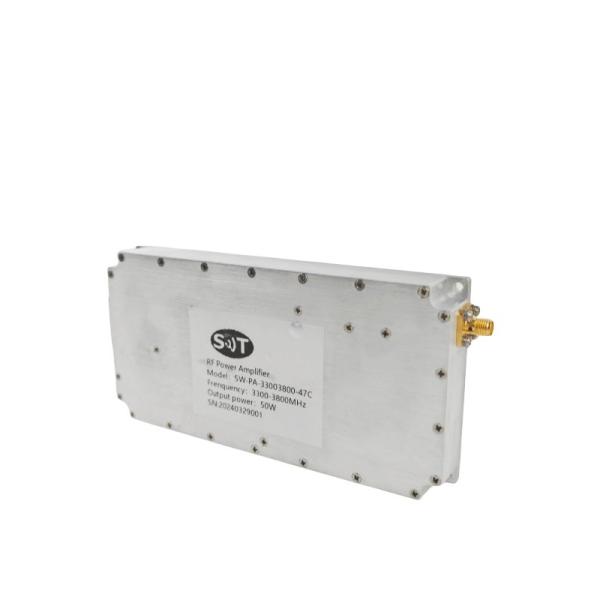

3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar
Les spécifications
Numéro de modèle :
3.3-3.8 GHz
Lieu d'origine :
La Chine
Quantité minimale de commande :
1/pcs
Conditions de paiement :
T/T, D/P, D/A, L/C, Western Union
Capacité à fournir :
100 pièces par mois
Délai de livraison :
5-8 jours ouvrables
Détails de l'emballage :
Emballage standard
Nom :
Amplificateur de puissance en bande S
Fréquence de fonctionnement :
3.3-3.8 GHz
Dimensions (L X W X H) :
150 x 75 x 21,5 mm
Connecteurs RF (entrée / sortie) :
SMA- KFD/SMA- KFD
Connecteur CC / contrôle :
Le DB15
Puissance de sortie P-sat :
47dBm
Gain de puissance :
47dB
Voltage de fonctionnement :
28VDC
Impédance d'entrée-sortie :
50Ω
Actuel :
8A
Temps de fonctionnement (temps de logement) :
-20~+60°C
Application du projet :
Communication, tests EMC, guerre électronique
Définition
3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar



 Définition



Le module est conçu à la fois pour des applications militaires et commerciales. Les dernières technologies de dispositifs et méthodes de conception sont utilisées pour offrir une haute densité de puissance, une efficacité et une linéarité dans un petit,emballage léger.



Le schéma Dimensionnelle Le dessin

3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar



3.3-3.8GHz 47dBm Puissance de sortie SMA- KFD Connecteurs d'état solide Amplificateur de puissance RF pour radar

Spécification



RF / Électricité
Paramètre Résultats Le type. Maximum Unité
Fréquence de fonctionnement 3300   3800 fréquences de fréquence
Input de fréquence RF   0   dBm
Puissance de sortie P-sat   47   dBm
Gain de puissance   47   dB
Accroissement de la puissance et de la planéité   ± 1   dB
VSWR d'entrée   1.8 2.0
Des signaux faux   - 60 ans   dBc
Les signaux harmoniques   - 20 ans.   dBc
Voltage de fonctionnement   28   VDC
Impédance d'entrée-sortie   50   Oh
Les courants   7 8 Une



MÉCHANIQUE
PAramétre VL'ALUE UNIT
Dimensions (L x O x H) 150 fois 75 fois 21.5 mm
Connecteurs RF (entrée / sortie) Le montant de l'obligation est calculé à partir de l'indice de déduction de l'obligation. - Je ne sais pas.
Connecteur CC/contrôle Le DB15 - Je ne sais pas.
Réfrigération Considérer la dissipation de chaleur avec le système (non fourni)
Montage 3-4 à travers le trou - Je ne sais pas.
Le poids ≤ 15 en kg
ENIVIRONMENTAL est un médicament / PRETOURS
PAramétre MDans MAX UNIT
Temps de fonctionnement (temps de logement) - 20 ans. + 60 °C
Plage d'humidité 0 à 100 %
Température d'arrêt de la plaque de base + 85 °C



Je suis...Résultats de l'analyseJe suis désolé.Résultats PINS
UneAmplificateur COnnector TYPE: Le DB15
TRIAD CAptitude à PART NNom de l'organisme: - Je ne sais pas.
PDans NNom de l'organisme L- Je ne sais pas. D- Je ne sais pas.
1 Activer l' ampli Désactiver: TTL "High" ou pas de connexion
Activer: TTL "Faible" ou Connexion à GND
(Faible: 0 à 0,5 V, élevé: 2,5 à 5 V)
2 Alarme de température L'alarme de température (TTL Hi= défaut, TTL Lo = normale)
3 Alerte de retour de puissance Alerte d' énergie inverse (TTL Hi= défaut, TTL Lo = normale)
4 Le GND Le sol
5 Surveillance de la puissance de sortie Détection de puissance de sortie (tension analogique de sortie)
6 Surveillance de la puissance arrière Détection de puissance inverse (tension analogique de sortie)
7 Surveillance de la température Surveillance de la température (tension analogique de sortie)
8 N.C. N.C.
9 à 12 VDD +28V
13 à 15 Le GND Le GND
