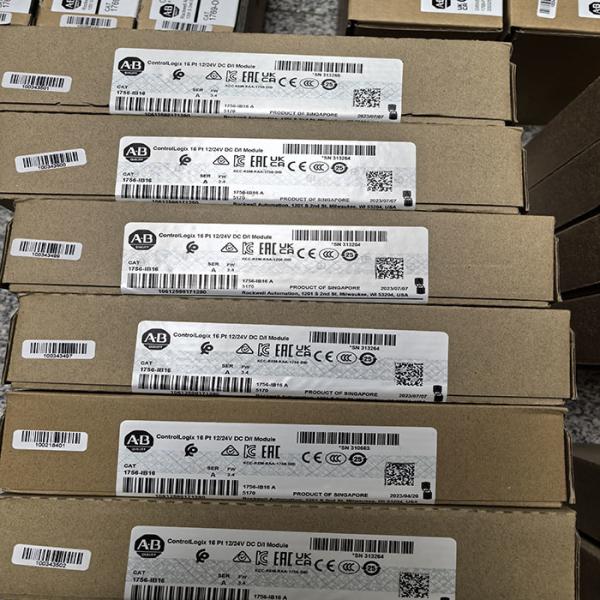

Le 1756-1B16 est un module d'entrée numérique isolé à 16 canaux haute performance de la série Allen Bradley ControlLogix, conçu spécifiquement pour les systèmes de contrôle d'automatisation industrielle, avec une acquisition de signal précise et des capacités de fonctionnement stables. Ce module prend en charge une entrée de tension CC de 24 V CC, et chaque canal peut être configuré indépendamment pour s'adapter de manière flexible à divers types de signaux numériques tels que les signaux de commutation et les signaux de contact de relais. Il bloque efficacement les interférences entre les canaux grâce à une conception d'isolation électrique, assurant la fiabilité de la transmission du signal. Son temps de réponse en entrée n'est que de 2 ms, la plage de tension de fonctionnement couvre 10-30 V CC, et le courant à l'état passant atteint 2 mA@10 V CC et 10 mA@30 V CC, le courant à l'état déconnecté est de 15 mA, ce qui répond aux exigences du contrôle industriel à grande vitesse.

Le 1756-1B16 adopte une conception modulaire, prend en charge la maintenance remplaçable à chaud, et est facile à remplacer et à étendre rapidement. Le module est compatible avec les contrôleurs et les racks d'E/S de la série ControlLogix, et peut être configuré avec des paramètres et diagnostiquer les défauts via le logiciel Studio 5000 Logix Designer, tels que la définition du temps de filtrage d'entrée, la surveillance de l'état des canaux, etc. De plus, il dispose de fonctions de diagnostic de défaut intégrées telles que les courts-circuits et les circuits ouverts, et prend en charge les certifications internationales CSA, UL, CE pour assurer la sécurité du système.

Ce module est largement utilisé dans les chaînes de production d'automatisation industrielle, les systèmes de contrôle de processus et les systèmes de bâtiments intelligents. Dans la chaîne de production, il peut collecter des signaux en temps réel tels que le démarrage/arrêt des moteurs et le déclenchement des capteurs, réalisant la surveillance des équipements et le contrôle précis ; dans le domaine du contrôle de processus, comme les industries chimique et énergétique, il connecte les équipements sur site pour fournir des informations d'état critiques aux systèmes de contrôle et assurer la sécurité de la production ; dans les bâtiments intelligents, il est utilisé pour la gestion intelligente du contrôle d'accès, des ascenseurs, de l'éclairage et d'autres systèmes.

Le 1756-1B16 convient aux interférences électromagnétiques complexes dans les environnements industriels, avec une large plage de température de fonctionnement (bien que la valeur spécifique ne soit pas spécifiée, le module ControlLogix peut généralement s'adapter aux plages de température industrielles telles que -20 ° C à 70 ° C), et simplifie le processus de câblage grâce à des borniers amovibles (tels que 1756-TBNH ou 1756-TBCH). Sa conception compacte (dimensions non détaillées, mais conformes aux normes des modules ControlLogix) et sa grande fiabilité en font une solution d'entrée stable, compatible et facile à entretenir dans les systèmes d'automatisation industrielle.

Aperçu du produit :
Le 1756-IB16I est un module d'entrée numérique isolé à 16 canaux haute performance appartenant à la série ControlLogix, qui est connu pour ses hautes performances, son évolutivité et sa large application dans le domaine de l'automatisation industrielle.
Fonctionnalités fonctionnelles :
Conversion de signal : Convertir 16 signaux numériques externes (tels que les signaux de commutation, les signaux de contact de relais, etc.) en signaux de niveau numérique que le contrôleur peut reconnaître.
Isolation des canaux : Il dispose de 16 canaux d'entrée numériques indépendants, et les canaux sont conçus avec une isolation électrique pour empêcher efficacement les interférences électriques et améliorer la stabilité et la fiabilité de la transmission du signal.
Prise en charge du type de signal : Prend en charge plusieurs types de signaux numériques courants, y compris les signaux actifs et passifs, tels que les signaux de sortie de détecteur de proximité NPN et PNP, ainsi que les signaux générés par diverses fermetures/déconnexions de contact de relais.
Câblage flexible : Fournit plusieurs options de câblage, permettant aux utilisateurs de choisir la méthode de câblage appropriée en fonction de leurs besoins de câblage sur site réels.
Configurabilité : Grâce à un logiciel de programmation tel que Studio 5000 Logix Designer, les utilisateurs peuvent configurer de manière flexible les modules, tels que la définition du temps de filtrage d'entrée et d'autres paramètres pour chaque canal.
Fonction de diagnostic : Fonction de diagnostic intégrée qui peut surveiller l'état de chaque canal en temps réel, par exemple s'il y a un court-circuit, un circuit ouvert ou un autre défaut, et fournir des informations de diagnostic au contrôleur.
Spécifications techniques :
Points d'entrée : 16 points.
Type de tension : 24VDC.
Délai du signal d'entrée : marche → arrêt = 2 ms.
Tension de fonctionnement : 10-30VDC.
Courant à l'état passant : 2mA@10VDC Le 10mA@30VDC .
Courant déconnecté : 15mA.
Courant de charge du fond de panier : 100/ 120mA@5V , 2mA@24V .
Bornier amovible : 1756-TBNH (20 broches) ou 1756-TBCH (36 broches).
Certification : Possède les certifications CSA, UL, CE.
Scénarios d'application :
Chaîne de production d'automatisation industrielle : utilisée pour collecter les signaux d'état de divers équipements, tels que les signaux de bouton de démarrage/arrêt du moteur, les signaux de déclenchement des capteurs, les signaux d'état des relais, etc., pour réaliser la surveillance et le contrôle en temps réel des équipements de production.
Système de contrôle de processus : Dans les systèmes de contrôle de processus dans des industries telles que la chimie, l'énergie et la métallurgie, divers appareils sur site sont connectés pour collecter des informations sur l'état des équipements, fournissant une base pour la prise de décision et le contrôle de l'ensemble du système de contrôle.
Système de bâtiment intelligent : utilisé pour collecter les signaux d'ouverture et de fermeture des portes dans le système de contrôle d'accès, les signaux d'état de fonctionnement des ascenseurs, les signaux de commutation du système d'éclairage, etc., pour réaliser la gestion intelligente de divers équipements et installations à l'intérieur du bâtiment.
Compatibilité et adaptabilité environnementale :
Compatibilité : Compatible avec d'autres modules et contrôleurs de la série ControlLogix, prenant en charge l'extension modulaire.
Adaptabilité environnementale : S'adapte aux interférences électromagnétiques complexes dans les environnements industriels, avec une large plage de température de fonctionnement (plage de température spécifique non directement mentionnée, mais généralement les modules ControlLogix peuvent s'adapter aux environnements industriels).
Méthode d'installation :
Le module prend en charge la maintenance remplaçable à chaud, ce qui facilite le remplacement et l'extension rapides.
Assurez-vous qu'il est fermé
